En värmepumpinstallationsdiagram fungerar som en visuell plan, som illustrerar konfigurationen och anslutningarna i ett värmepumpsystem . Dessa diagram är viktiga för både proffs och husägare att förstå inställningen, säkerställa effektiv drift och underhåll . kompletterar detta, en värmepump schematiska diagram Systemets funktionalitet .
Vilken information inkluderar ett värmepumpinstallationsdiagram?
Ett omfattande värmepumpinstallationsdiagram inkluderar vanligtvis:
Inomhusenhetsplacering: Idealisk plats inom bostadsområdet, inklusive väggavstånd och montering av höjder .
Utomhusenhet Plats: Rekommendationer för avstånd från strukturer, luftflödesavstånd och skydd mot element .
Kylmedelslinjevägar: tydlig indikation på hur kopparlinjer ska dirigeras mellan inomhus- och utomhusenheter .
Elektriska anslutningar: Kabeldragningssystem för termostater, strömförsörjning, kontrollbrädor och säkerhet kopplar bort .
Dräneringssystem: Korrekt dirigering av kondensatavloppsledningar för att förhindra vattenskador eller mögeltillväxt .
Luftflödesriktning: Kanal- eller ventilationsanvisningar, särskilt för centrala värmepumpsystem, för att optimera luftcirkulationen .
Nyckelkomponenter illustrerade i värmepumpdiagram
Både installations- och schematiska diagram belyser avgörande element i ett värmepumpsystem:
Kompressor: fungerar som hjärtat i systemet, cirkulerar köldmedium och underlättar värmeöverföring .
Kondensorspole: Releases absorberade värme till önskat utrymme eller medium .
Evaporator Coil: Absorberar värme från källan och initierar värmeöverföringsprocessen .
Expansionsventil: reglerar kylmedelsflödet, vilket säkerställer optimalt tryck och temperatur .
Vändningsventil: gör det möjligt för systemet att växla mellan uppvärmnings- och kyllägen .
Air Handler: Distribuerar konditionerad luft i hela byggnaden .
Kylmedelslinjer: Anslut inomhus- och utomhusenheter, vilket tillåter kylmedelscirkulation .
Att förstå dessa komponenter är avgörande för att tolka både installation och schematiska diagram, vilket säkerställer korrekt installation och drift .
Tolkning av schematiska diagram
Ett schematiskt diagram för värmepump ger en detaljerad representation av systemets interna arbete . Det illustrerar flödet av köldmedium genom olika komponenter, vilket belyser den termodynamiska cykeln:
Avdunstning: Köldmedium absorberar värme från källan och övergår från vätska till gas .
Komprimering: Kompressorn ökar trycket och temperaturen på det gasformiga köldmediet .
Kondensation: Kylmedlet frigör värmen till målområdet och återgår till flytande form .
Expansion: Expansionsventilen reducerar kylmedlets tryck och kyler den innan den återingår till förångaren .
Denna cykel är kontinuerlig, vilket gör att värmepumpen effektivt kan överföra värme .

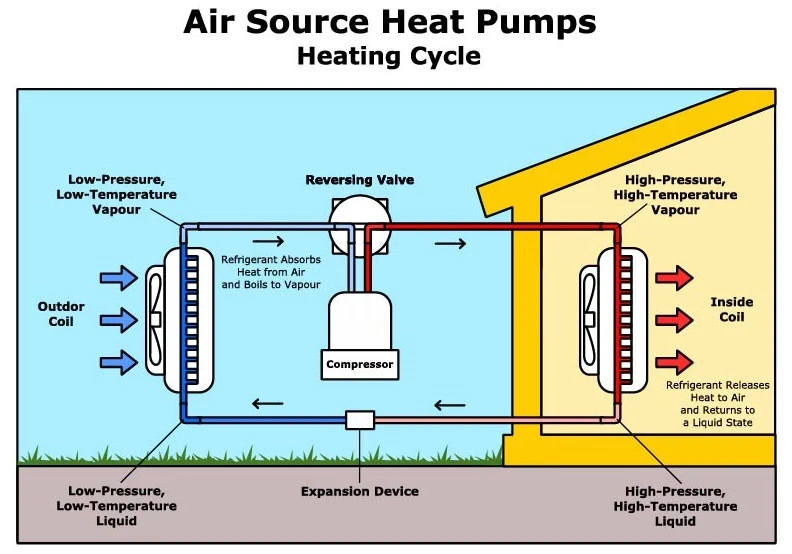

Detta diagram visar hur en värmepump fungerar .
Praktiska tillämpningar av värmepumpdiagram
För husägare och tekniker är dessa diagram ovärderliga verktyg:
Installation: Guider korrekt placering och anslutning av komponenter .
Felsökning: Hjälper till att identifiera och rätta till systemproblem .
Underhåll: Hjälper till rutinmässiga kontroller och service .
Genom att bekanta sig med både installation och schematiska diagram kan man säkerställa att värmepumpen fungerar vid toppeffektivitet .
Värmepumpinstallationsdiagram Vanliga frågor
1. Vad används ett värmepumpinstallationsdiagram för?
Ett värmepumpinstallationsdiagram kartlägger visuellt hur komponenterna i ett värmepumpsystem ska placeras och anslutas under installationen . Det säkerställer korrekt installation, särskilt för DIY -användare eller HVAC -proffs som utför systemintegration eller eftermontering .}
2. Hur skiljer sig ett schematiskt diagram för värmepump från ett installationsdiagram?
Medan ett installationsdiagram visar fysiska placerings- och ledningsanslutningar, illustrerar ett schematiskt diagram för värmepumpar det inre flödet av köldmedium, elektriska vägar och operativ logik . Det är mer fokuserat på hur systemet fungerar snarare än hur det är monterat .
3. Behöver jag ett schematiskt diagram för att upprätthålla min värmepump?
Ja . Ett schematiskt diagram för värmepumpar är oerhört användbart under rutinmässigt underhåll eller när du diagnostiserar problem . Det gör att tekniker kan spåra kretsar, identifiera felaktiga komponenter och förstå hur varje del påverkar systemprestanda .}
4. Kan jag installera en värmepump genom att bara följa ett diagram?
Inte helt . Medan ett värmepumpinstallationsdiagram ger avgörande vägledning, kräver framgångsrik installation också kunskap om elektrisk säkerhet, lokal koder, kylmedelshantering och HVAC bästa praxis . Det rekommenderas att konsultera eller hyra en certifierad teknik .}}
5. Finns det olika typer av diagram för olika värmepumpsystem?
Absolut . Diagram varierar beroende på typen av värmepump-luftkällan, markkällan, kanalfria mini-splittringar, etc. . Varje system har unika komponenter och konfigurationer som kräver skräddarsydda värmepumpschematiska diagram och installationslayouter .}}}}}}}}}}}}}
Professional vs . DIY -installation
Medan ett värmepumpsinstallationsdiagram är oerhört användbart för DIY-användare, kan vissa delarliknande kylmedelsladdning eller högspänningsledningar bara hanteras av certifierade HVAC-proffs . Konsultera alltid dina lokala koder och tillverkarens riktlinjer innan du fortsätter .} om du har några frågor om pumpar, kontakta oss direkt: Kontakt av oss direkt: Kontakta oss direkt: info@powerworldhp.com . Håll dig uppdaterad!
